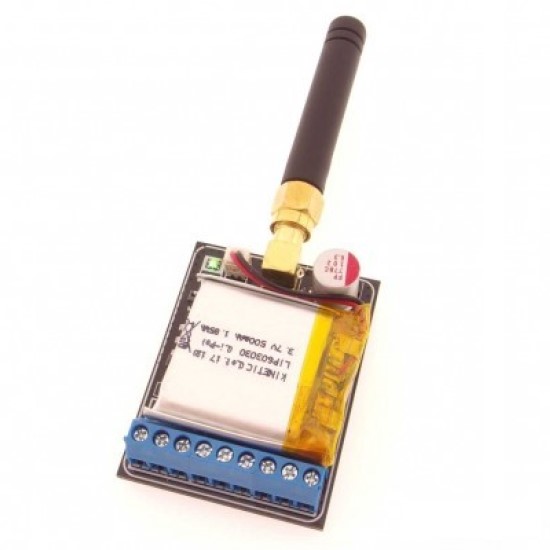

Univerzálny GSM komunikátor iQ-GSM-M1A

Popis

iQGSM-M1 je v Českej republike vyvinutý a vyrábaný GSM modul so širokými možnosťami použitia.

• Vstup pre pripojenie kontaktov rôznych čidiel a senzorov. Pri alarme informuje formou sms a prezvonením až na 6 telefónnych čísel.
• Diaľkovo ovládaný výstup jednoduchým prezvonením alebo intuitívnymi sms príkazmi, s funkciou časovača 0-24hod., s možnosťou priameho pripojenia relé.
• Po pripojení externého čidla Dallas meria teplotu a pošle sms pri vybočení z nastavených teplotných hraníc (teplotný alarm).
• Je funkčný aj po výpadku napájania - zálohovaný akumulátorom LiPol (len u verzie iQGSM-M1A).
• Pošle informáciu o výpadku a obnovení napájania aj slabej batérii (len u verzie iQGSM-M1A).
• Veľmi nízky odber predurčuje komunikátor aj pre napájanie z 12V batérií a akumulátorov.
• Je osadený kvalitným mikroprocesorom Microchip XLP, spínaným napájacím zdrojom (vysoká účinnosť bez zahrievania aj pri plnom zaťažení), spoľahlivým GSM modulom SIMCOM, prúdové špičky pri vysielaní vykrýva polymérový kondenzátor s kapacitou 1000uF. Napájanie je zabezpečené ochranou proti prepólovaniu, prepätiu, obmedzovačom prúdu ...

Technické parametre:

• Napájacie napätie: 8 - 15V DC.
• Odber prúdu (v kľude, bez nabíjania): pri 8V/20mA, pri 15V/10mA.
• Odber prúdu (krátkodobo pri GSM vysielaní): 8V/100mA , 15V/60mA, krátke špičky až 1A.
• Typ dodávaného akumulátoru: LiPol / 3,7V / 550mAh, rozmery 30x27x6mm.
• Nabíjanie akumulátoru LiPol: riadené, prúdom max. 80mA.
• Doba výdrže pri napájaní z akumulátora: až 20 hodín (plné nabitie aku).
• Vstup: určený pre pripojenie bezpotenciálových kontaktov, čidiel, senzorov.
• Výstup: ovládáný sms aj prezvonením, priame pripojenie cievky relé do 100mA.
• Výstup - napäťová úroveň: spíná GND proti + napájaní
  (napätie cievky relé by teda malo zodpovedať napájaciemu napätiu, napr. napájanie 12V = cievka relé 12V).
• Teplota: možnosť pripojenia teplotného čidla Dallas 18B20 (18B20+).
• Svorkovnica: skrutkovacia, rozteč 3,5mm, 9 pinov.
• Typ GSM modulu: SIMCOM, 4 pásmový.
• Anténny konektor: SMA 50R, pre pripojenie 2 - 4 pásmovej GSM antény.
• Rozmery modulu: 46 x 35 x výška 15mm (výška najvyššej súčiastky, kondenzátoru Polymer).
• Typ SIM karty: klasická SIM ľubovoľného CZ i SK operátora /treba dokúpiť/.
• Pracovné podmienky: teplota -10 až +40 st.C, suché prostredie.
